ご依頼を頂きまして誠にありがとうございます。
今回は 2023年製 Gibson Custom Shop Goldtop（過去にリフィニッシュ歴あり） をベースに、トップ面のみを対象として、わざとらしくないヴィンテージ感へ仕上げました。
リフィニッシュ内容は
- トップ面：ゴールドトップの質感再構築＋レリック加工
- 仕上がり：自然な経年変化に見える丁寧なエイジング（打痕は控えめ）
- こだわり：ブラスパウダー塗装由来の金属的な深みと、緑青（りょくしょう）の成立
- 仕様グレード：Master Build 仕様（質感・膜厚・境界・光の返りまで追い込み）
Goldtopの背景（なぜ“あの質感”が出るのか）
Les Paul は1952年に金色仕上げで登場し、P-90＋トラピーズテールピースを搭載してスタートしました。その後1957年にはハムバッカーが加わり、1958年にサンバースト（いわゆる“Burst”）へ展開していきます。つまりGoldtopは“起点”であり、1957年は転換点でもあります。Gibson+1
そして、ヴィンテージGoldtopの「金属の奥行き」は、単なる金色塗料ではなく、金属粉（一般にbronze/bronzing powderと呼ばれるもの）をニトロ系クリアに混ぜた層で生まれます。さらに、クリアが摩耗して金属粉が露出すると酸化が進み、緑に転ぶ個体がある——これが“緑青が出るGoldtopの根っこです。Premier Guitar
（※金属粉は製品によって銅・亜鉛系＝真鍮系の組成であることも明記されています。Douglas and Sturgess）
今回のゴール設定（色味と劣化度合い）
お客様のご要望は 「わざとらしくないヴィンテージ感」。
そこで今回、色味は寄せ方を先に固定しました。
- 劣化度合い：Lightly Used（大切に弾かれてきた自然さ）
- 色の方向性：明るい金ではなく、トップコートの焼けを感じる ダーク寄り / ハニー寄り
- 経年の段階：
- ① 適度ないぶし（今回採用）
- ② さらに進んだ ブラウン寄りのいぶし（今回はやり過ぎに見える可能性があるため見送り）
再現の要点（ichimonziの設計）
今回のポイントは、見てすぐ分かる派手さではなく、断面と光の返りです。
- ブラスパウダー：粒度330を採用
- テスト塗装を行い、緑青が成立する条件を事前に検証
- サンディングシーラーを極薄で使用し、吸い込み差・面精度を均一化
- （当時工場工程の完全再現は資料が断片的で断言しづらい一方、今回の個体はリフィニッシュ履歴があるため、仕上がりの安定性を優先し“極薄”で制御しました）
- 金属層を二層に分けることで、塗膜断面のリアリティを作る
- 金属粉＋クリア（無色）層：金属の芯
- 金属粉＋クリア（アンバー）層：焼けた金の体温
- その上で、アンバークリアを微調整しながら、狙ったいぶしへ着地
製作工程（トップ面）
1）検証・下準備

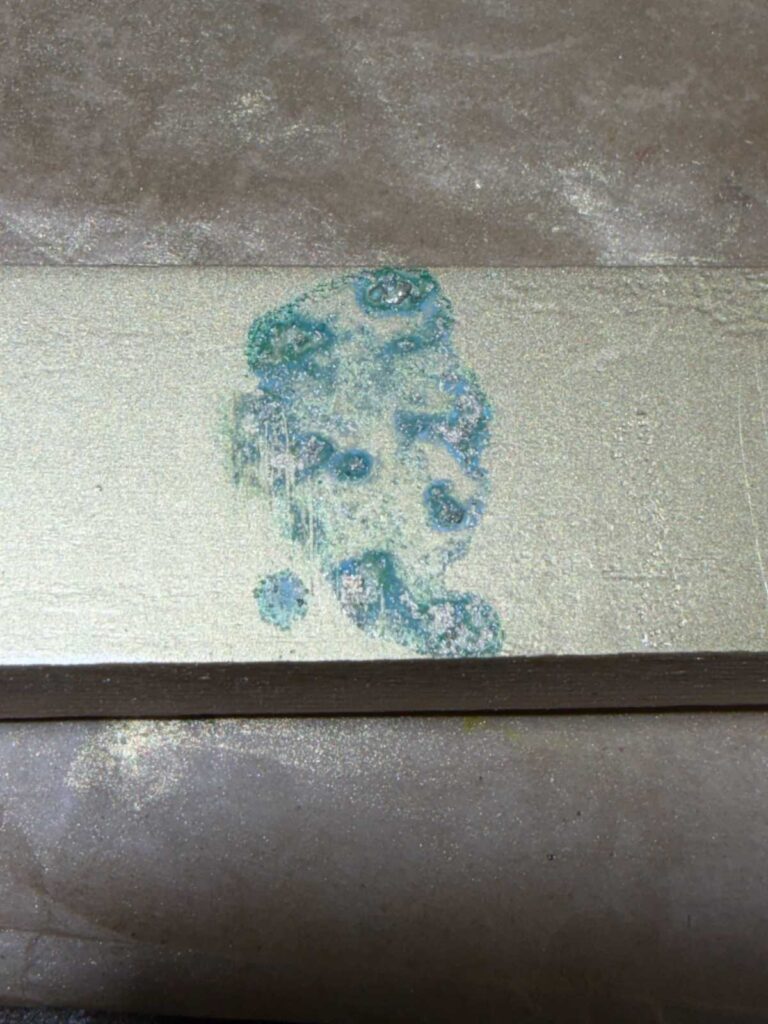

テストピース（緑青の成立テスト）

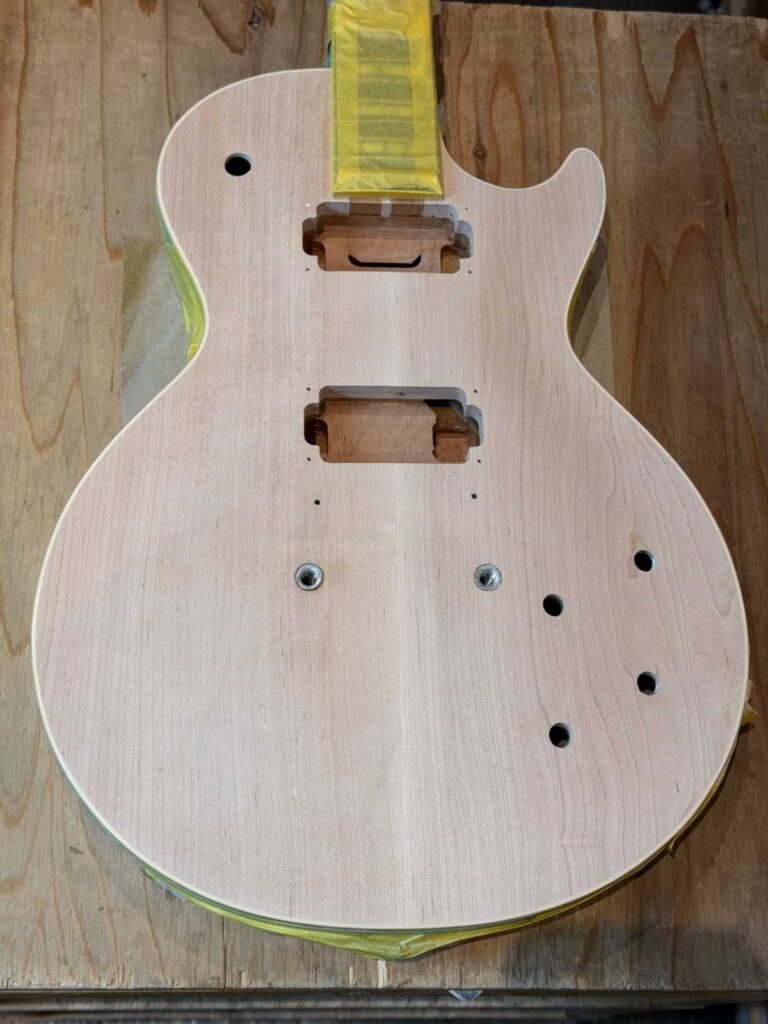

2）下地の均一化（極薄シーラー）
- 目的は厚く守るではなく、面と吸い込みの差を整えること
3）ゴールド層（ブラスパウダー＋クリア）｜ドライ気味に構築
- 金属粉は沈みやすく、ムラは派手に出ます。
そこで、ウェットで寝かせず、ドライ気味に数回で整列させます。
4）ゴールドの“焼け”を作る（ブラスパウダー＋アンバー）
- 木目が隠蔽されるまで数回。
- ここが「ただ金」にならない核心で、深みと古さが出ます。
5）色味の最終調整（アンバークリア）
- アンバーを増やすではなく、少しずつ寄せて止める。
- 今回は「①適度ないぶし」で止めています。

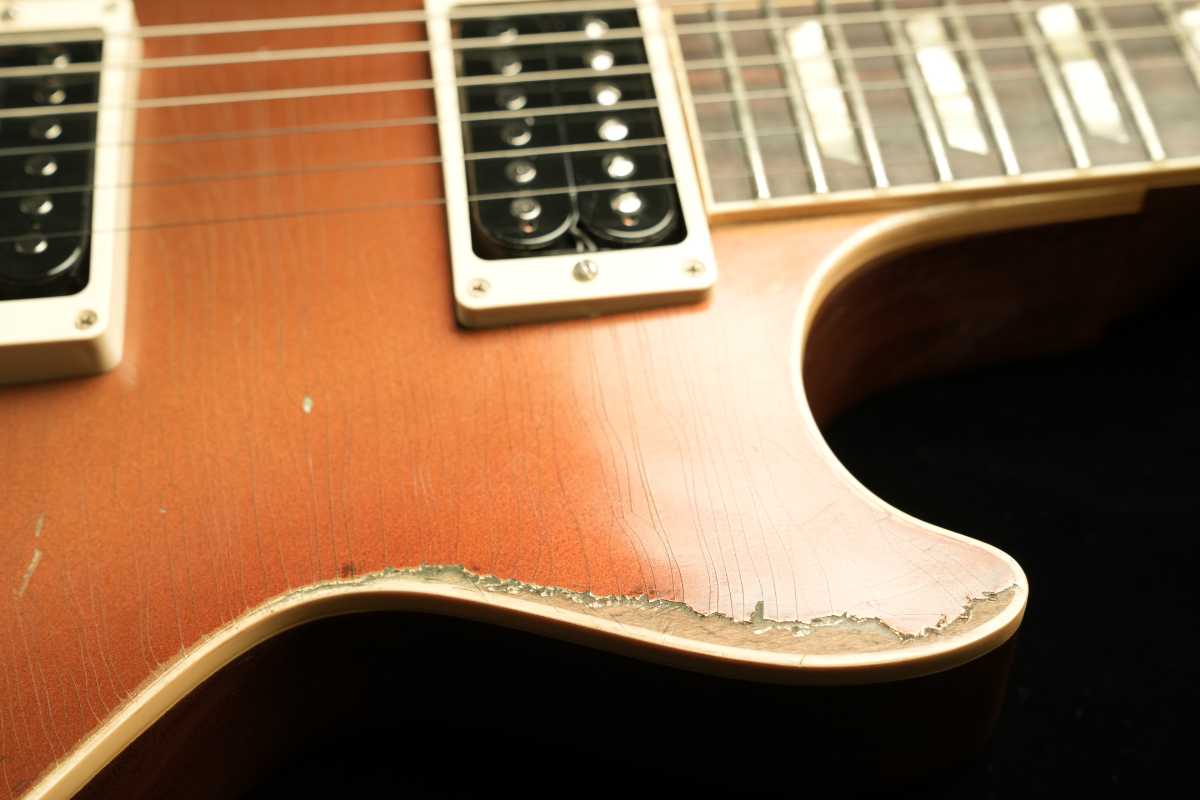

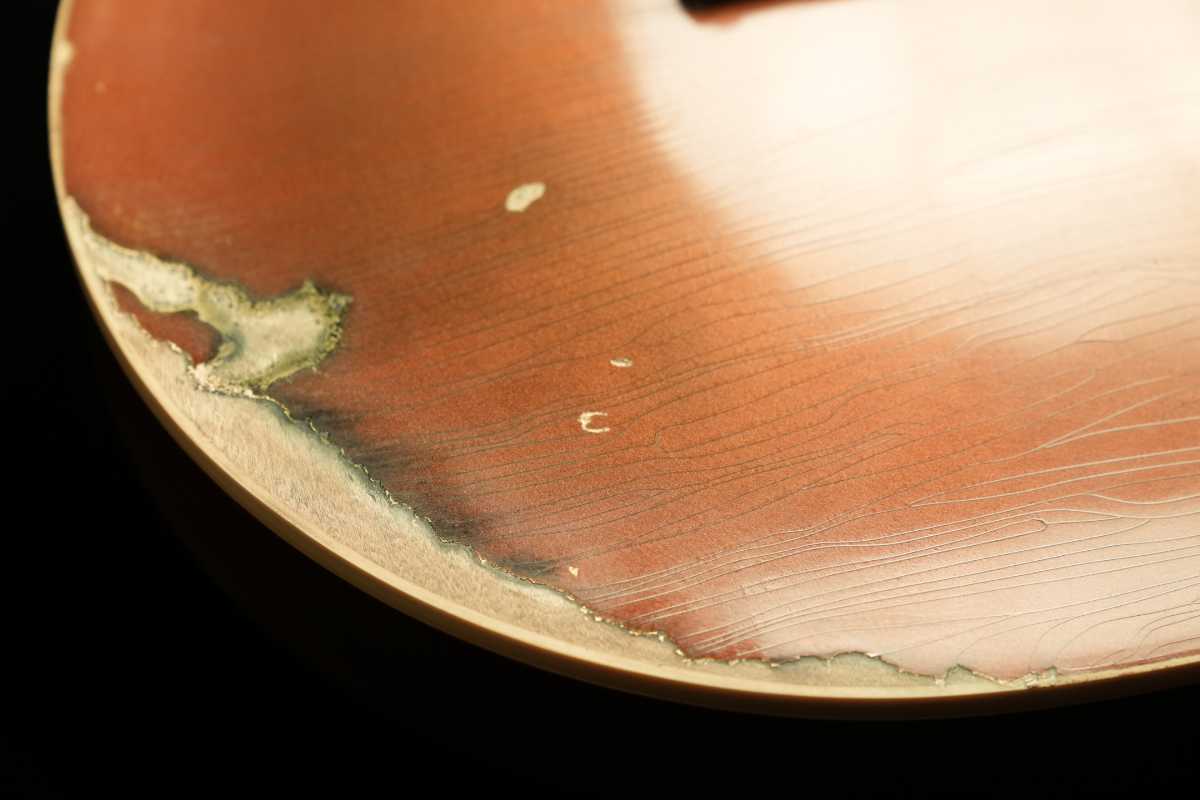

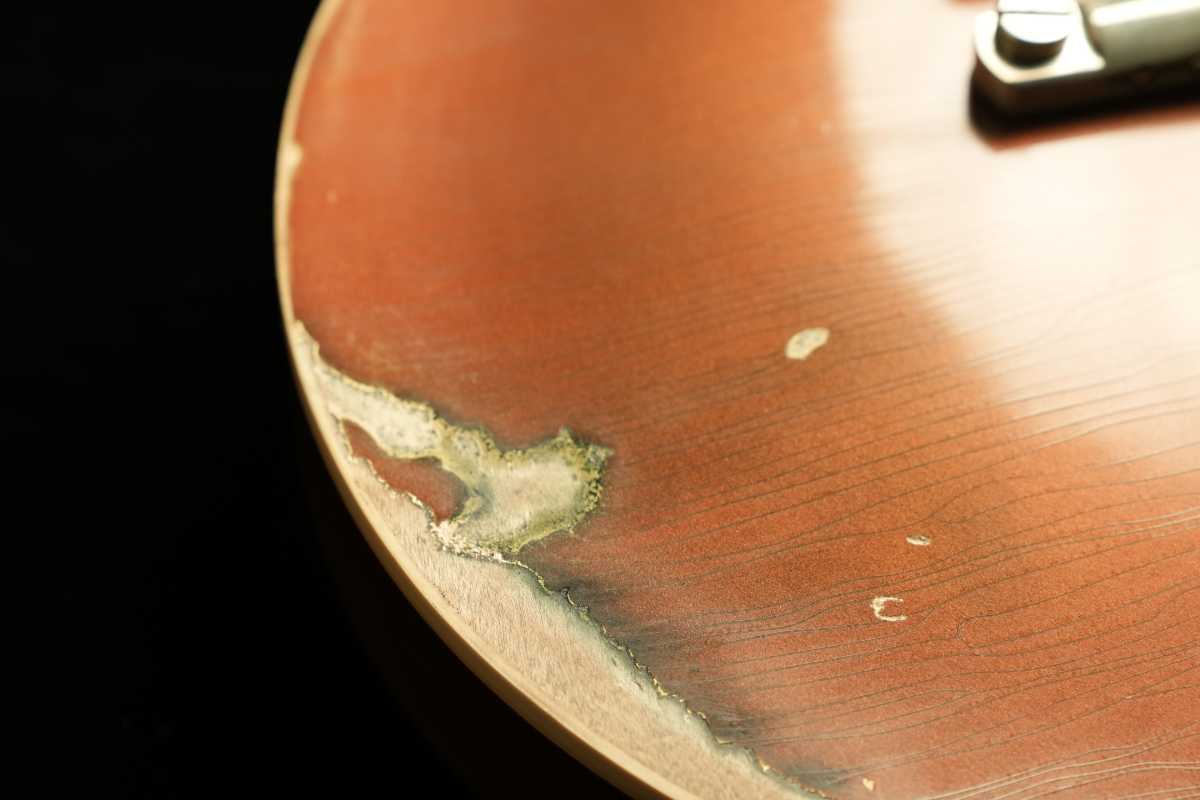

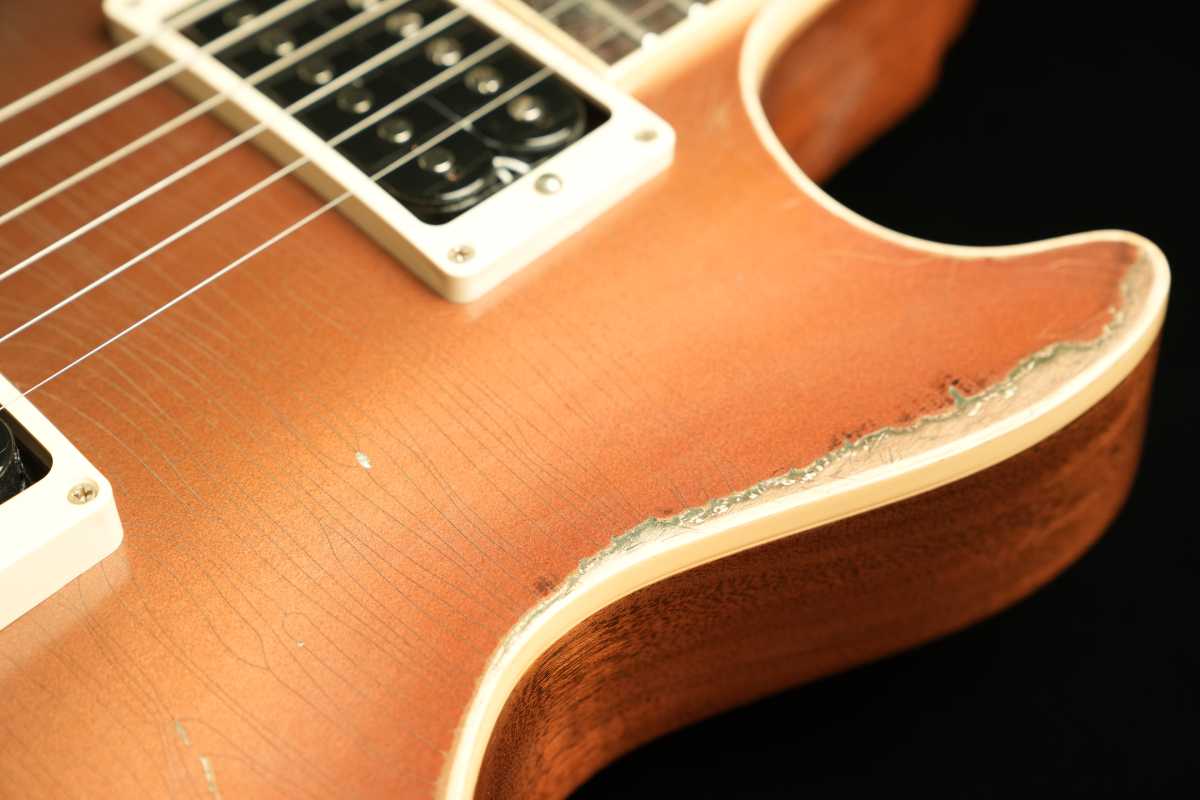

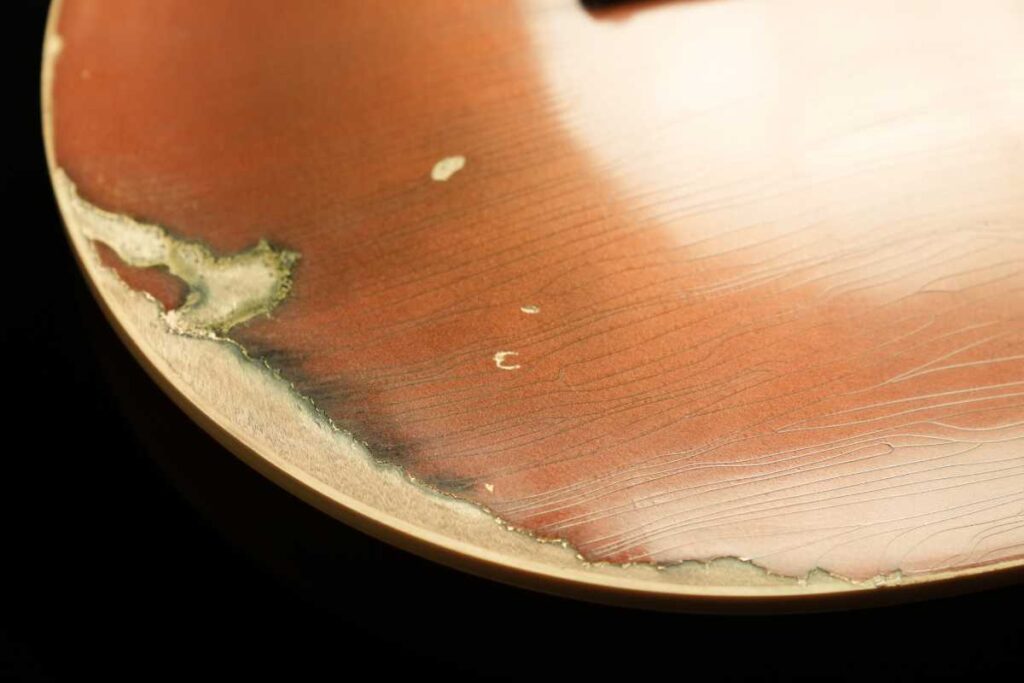

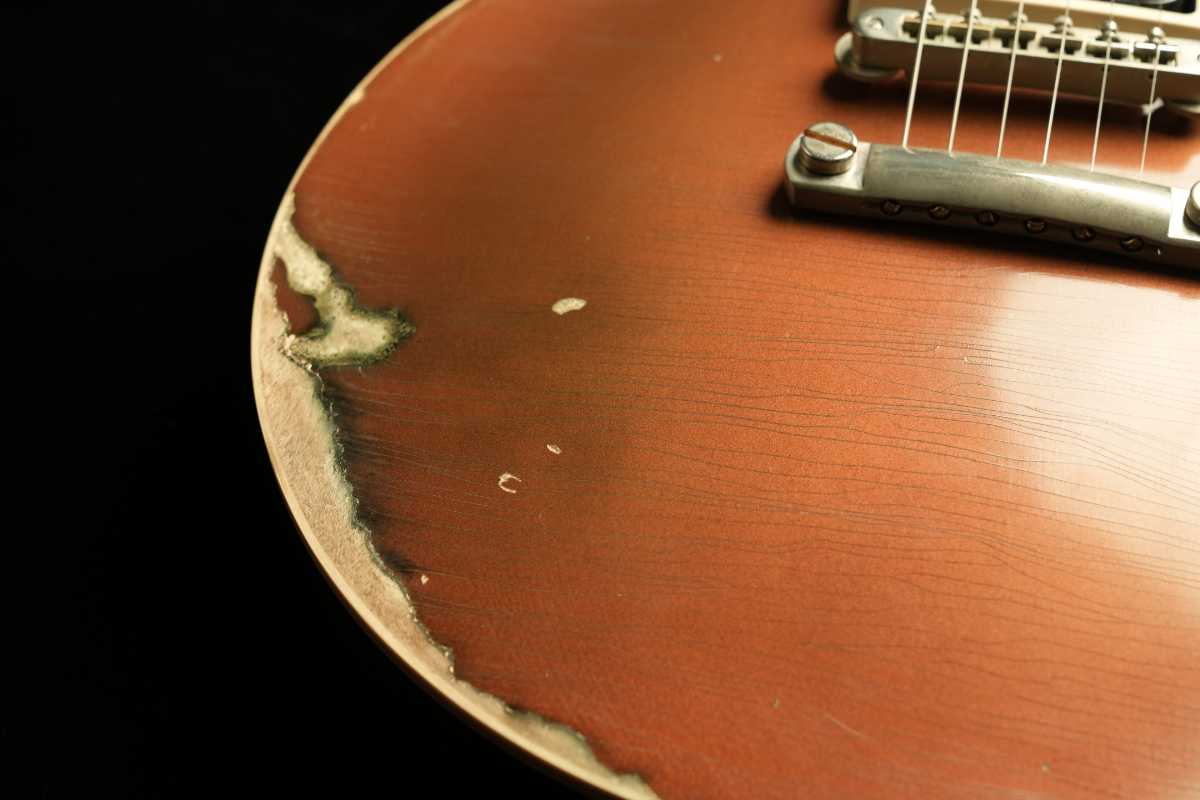

6）ウェザーチェックと緑青（エルボー面＋周辺チェック）
今回の狙いはここです。
エルボーの面の摩耗と、そこに寄り添う エルボー付近のウェザーチェックに、緑を“置く”のではなく 成立させる。
- 先にチェックを入れ、金属粉が息をする入口を作る
- 反応は局所的に、薄く、段階的に
- 色が出たら必ず反応を止め、塩分・残留を残さない（将来の腐食リスク回避）
- ピックアップざぐり内も加工
7）トップコート〜研磨（最終の“手触り”）
- 仕上げは鏡面に寄せ過ぎず、しかし安っぽい曇りにも振らない
- 触ったときの古さまで含めて、Master Buildとして整えます

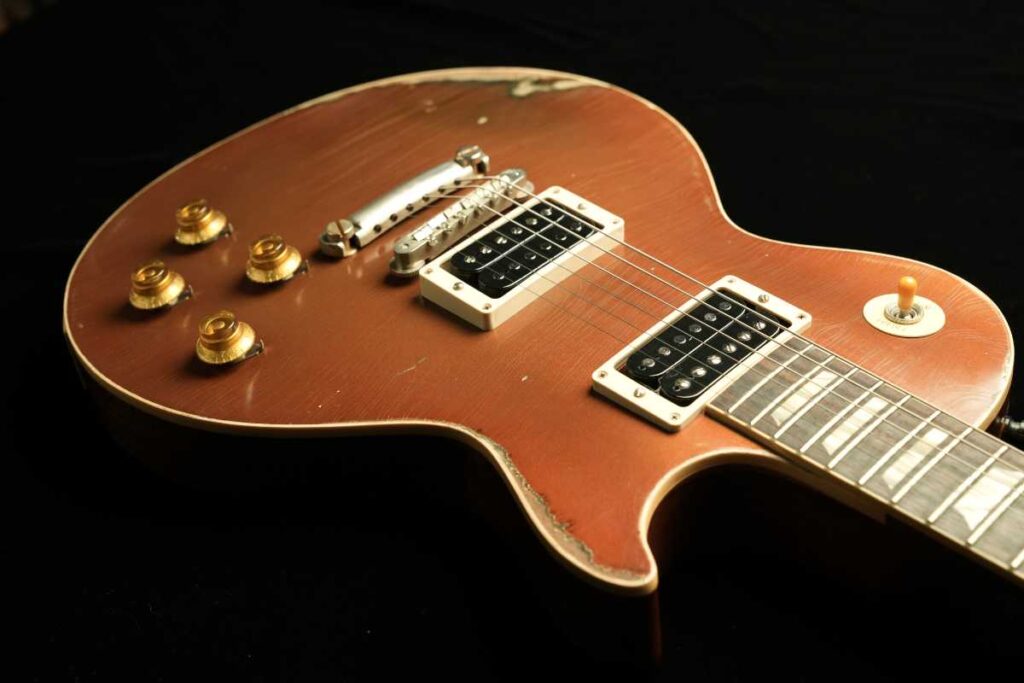

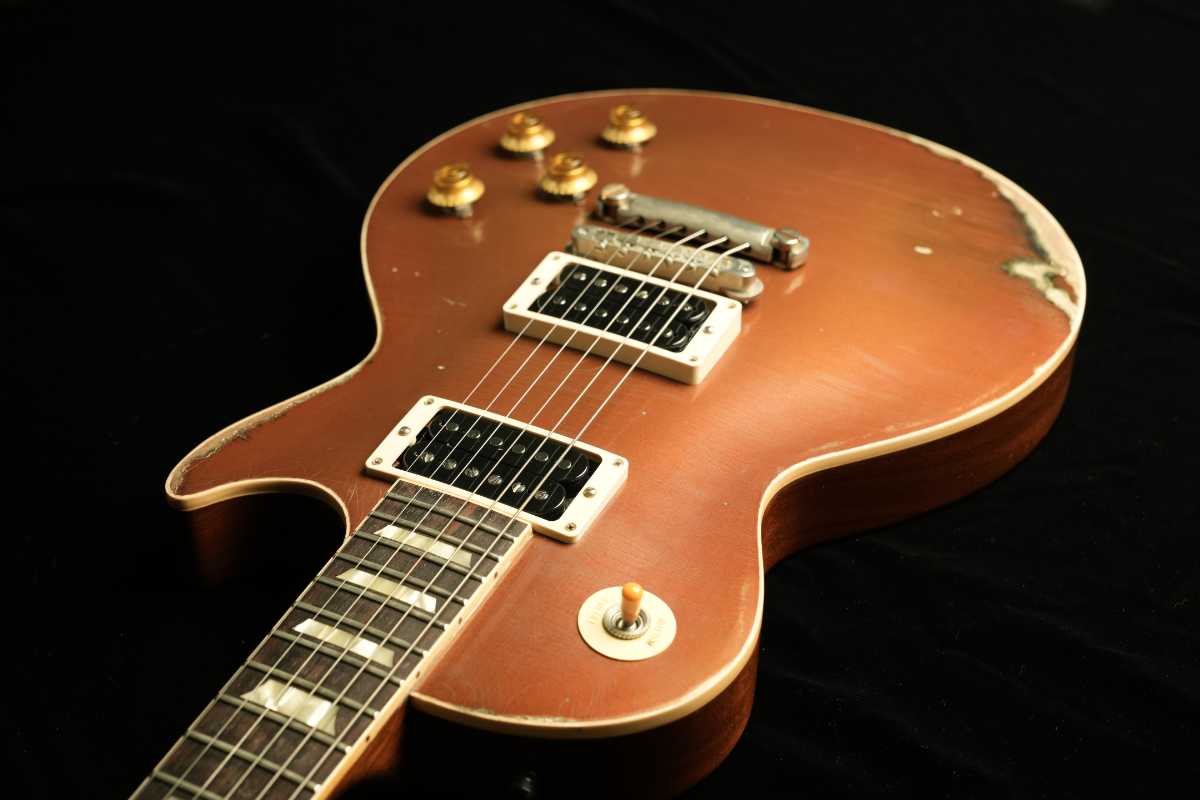

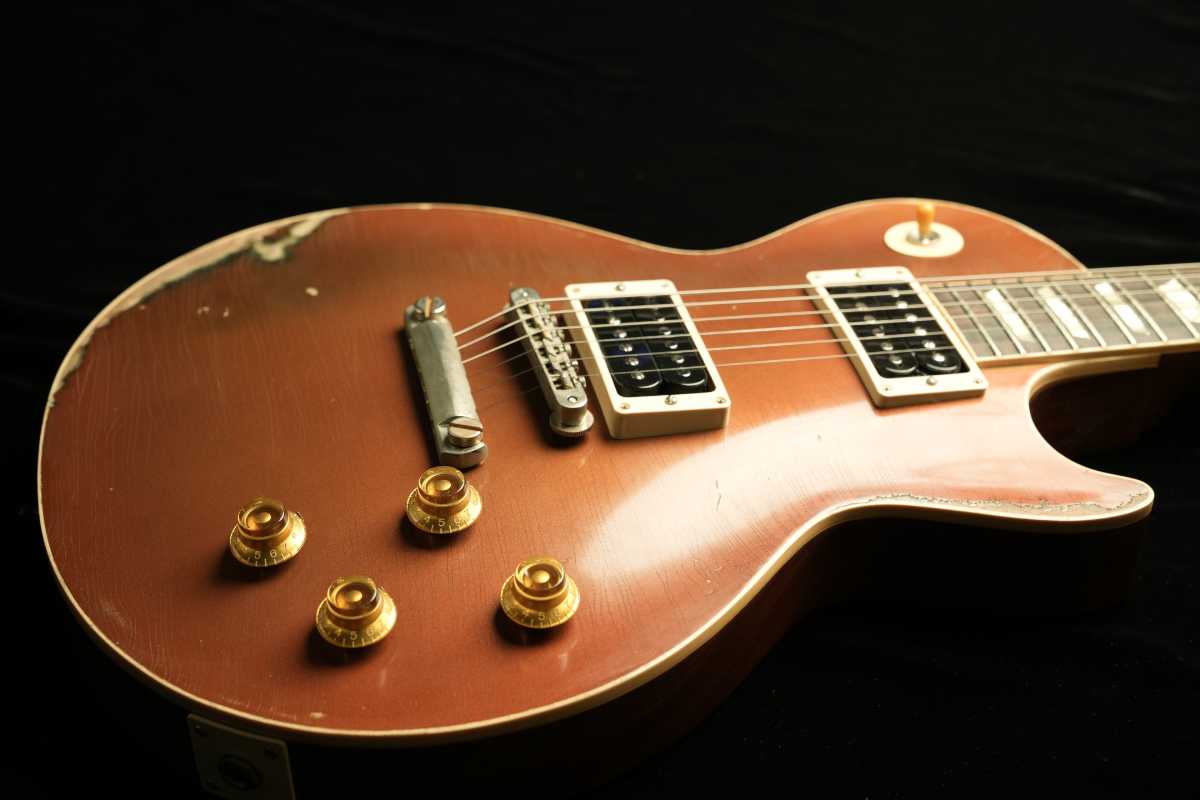

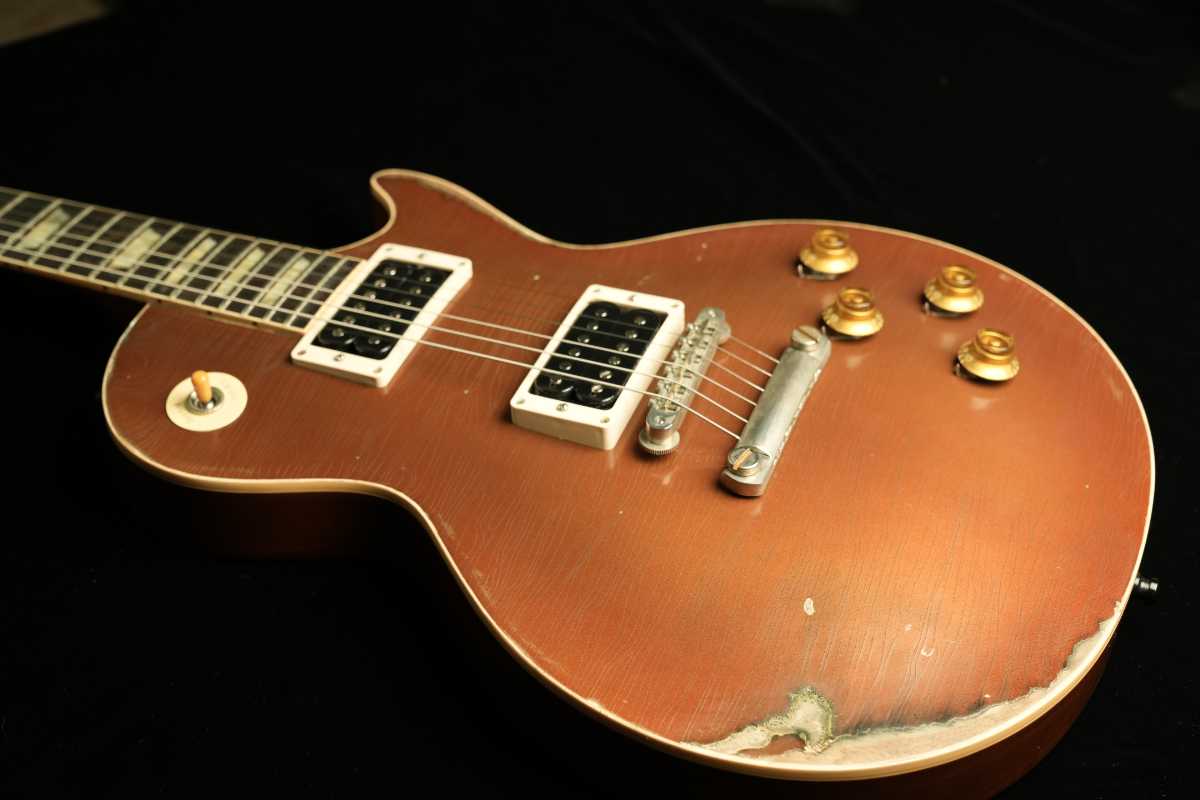

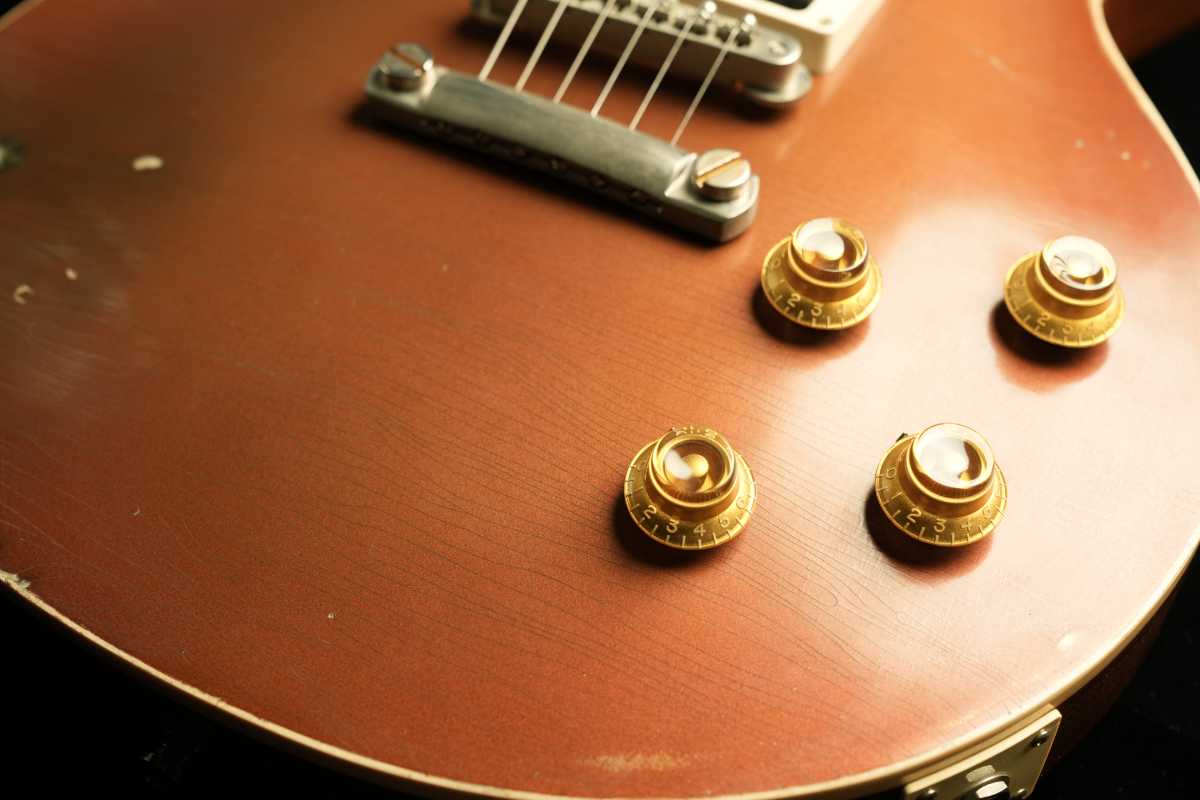

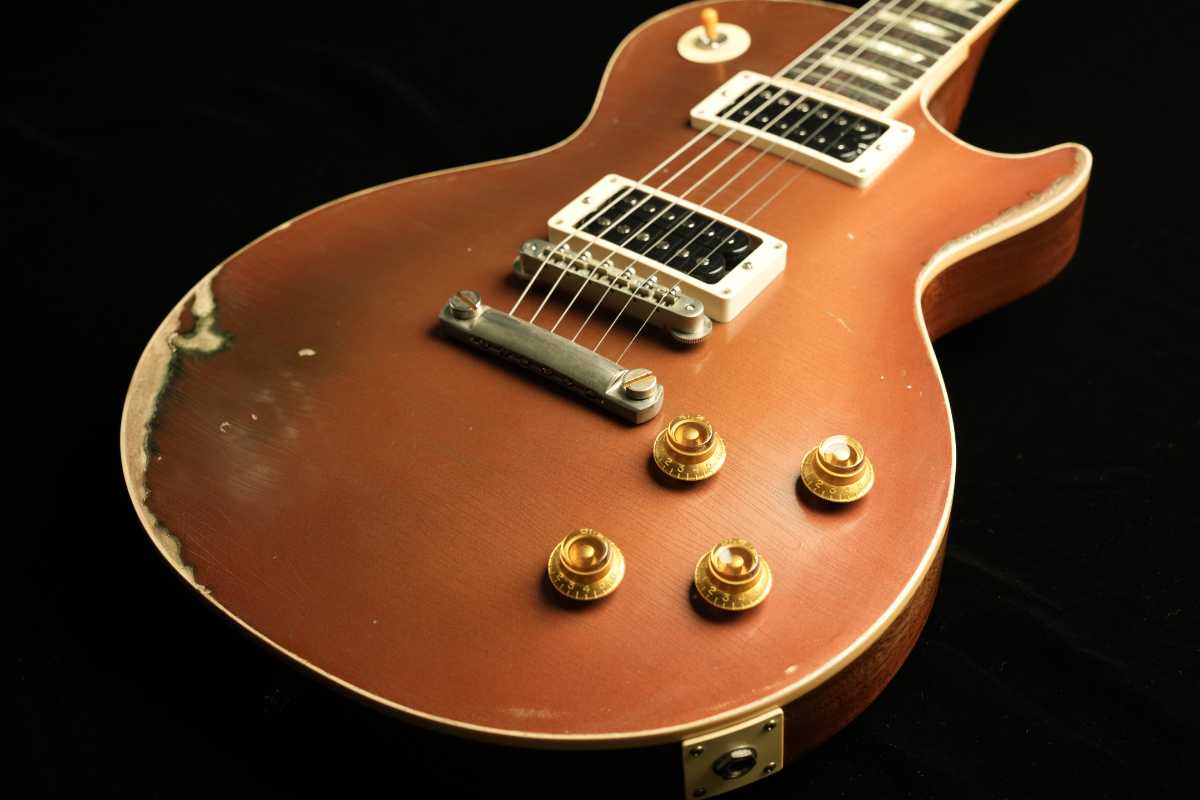

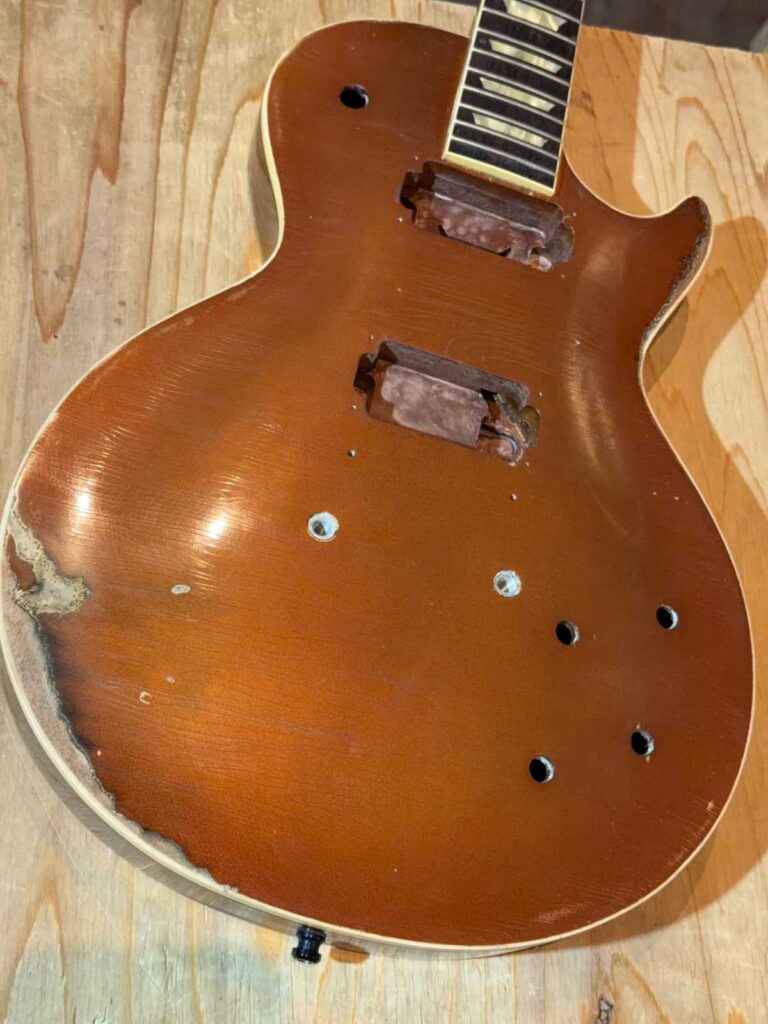

完成画像と見どころ（完成の読み方）
- 正面で派手に主張しないのに、斜め光で 金属の層が立ち上がる
- 摩耗境界が“線”にならず、なだらかな面で消える
- 緑青は「塗った緑」ではなく、チェックと摩耗に沿って生まれる緑
- トップ面のみ施工でも、全体の時間感が破綻しないようにバランスを取る
最後に
Goldtopは、派手な色ではなく「時間の金属」です。
今回の個体は、元の履歴を踏まえつつ、狙いを 適度ないぶし に固定し、ブラスパウダー層を二層で設計することで、見た目だけでなく断面の説得力まで追い込みました。
この先、弾かれていく時間の中で、摩耗と艶の落ち方がさらに馴染んでいくはずです。
ご依頼、誠にありがとうございました。
施工範囲外メモ（塗膜のふくらみ）

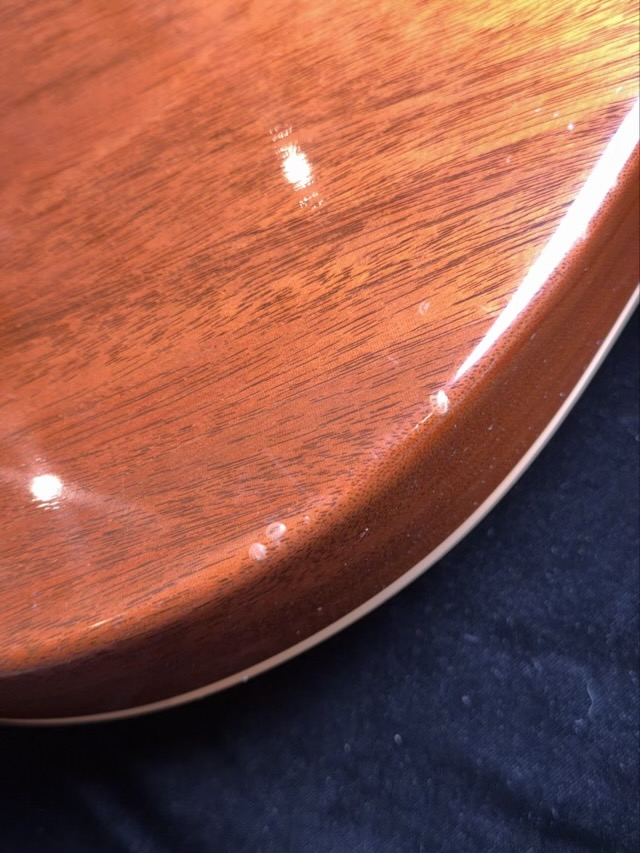

本個体は施工前の時点で、ボディ裏面の側面と背面が切り替わるR部に、直径約5mmの塗装のふくらみが複数箇所確認できました。触診では膜がたわんで戻る挙動があり、一般に塗膜が下地から部分的に浮く「ブリスター（層間剥離）」に近い状態が疑われます。
このような現象は、R部が塗膜が溜まりやすい形状であることに加え、過去の塗装履歴や下地塗膜（樹脂系など）の条件によって層間の密着が局所的に弱くなった場合、温度変化などをきっかけに点在して現れることがあります。
現状は安定しているため、直射日光や高温環境、急激な温度変化、特定箇所の圧迫を避けてご使用ください。状態に変化が見られる場合は、現物確認のうえ最小リスクの対処をご提案します。
Related Posts
コメント
